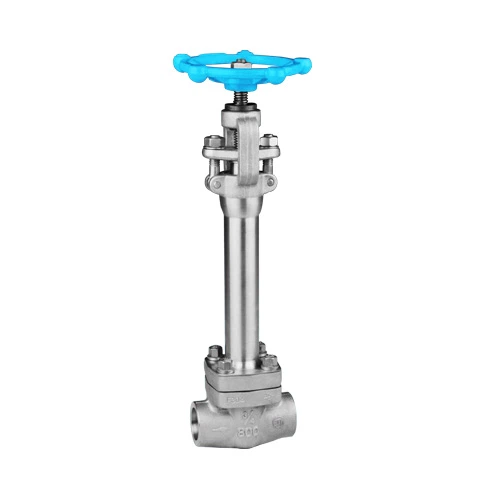

Injap Gate Cryogenic
Bonet yang dilanjutkan dengan panjang tiang gas yang mencukupi, biasanya ditentukan oleh pelanggan, dibekalkan untuk semua injap untuk memastikan pembungkusan batang pada jarak yang mencukupi jauh dari cecair sejuk untuk tetap berfungsi.
Besi aloi pepejal CoCr pada injap NPS 1/2 - 2 (DN 15-50) beroperasi dengan tidak menyakitkan dalam perkhidmatan cryogenic.
Ciri-ciri dan manfaat
Semua ciri-ciri reka bentuk asas injap pintu keluli palsu Velan kecil disesuaikan dengan keadaan perkhidmatan khas pada suhu kriogenik.
CIRI-CIRI TAMBAHAN TAMBAHAN:
● Bonet yang dilanjutkan dengan panjang lajur gas yang mencukupi, biasanya ditentukan oleh pelanggan, dibekalkan untuk semua injap untuk memastikan pembungkusan batang pada jarak yang mencukupi jauh dari cecair sejuk untuk tetap berfungsi.
● Besi aloi pepejal CoCr pada injap NPS 1/2 - 2 (DN 15-50) beroperasi dengan tidak menyakitkan dalam perkhidmatan kriogenik.
● Pembersihan: Semua injap kriogenik telah sepenuhnya degreased dan dibersihkan dan hujung paip dimeteraikan untuk mengelakkan pencemaran.

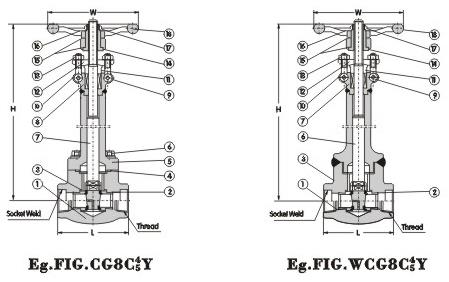

Kriogenik Gate Valve 800Lb Standard Material Specifications
TIDAK. | Nama Bahagian | SEBAGAI ASTM | SS ke ASTM | ||
Taipkan LF2 | Taipkan LF3 | Taipkan F304 (L) | Jenis F316 (L) | ||
1 | Badan | A350 LF2 | A350 LF3 | A182 F304 (L) | A182 F316 (L) |
2 | Cincin kerusi | A276 420 | A276 410 | A276 304 (L) | A276 316 (L) |
3 | Baji | A350 LF2 | A350 LF3 | A182 F304 (L) | A182 F316 (L) |
4 | Gasket | Grafit SS + bergelombang | SS + PTFE | ||
5 | Bonet | A350 LF2 | A350 LF3 | A182 F304 (L) | A182 F316 (L) |
6 | Bonnet Bolt | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
7 | Batang | A182 F6 | A182 F6 | A182 F304 (L) | A182 F316 (L) |
8 | Pembungkusan Batang | Grafit fleksibel | PTFE | ||
9 | Pin | A276 420 | A276 304 | ||
10 | Kelenjar eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | Kelenjar | A276 410 | A182 F304 (L) | A182 F316 (L) | |
12 | Flange gland | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) |
13 | Nut kelenjar | A194 2H | A194 4 | A194 8 | A194 8M |
14 | Yoke Nut | A276 420 | |||
15 | Bearing Gasket | A473 431 | |||
16 | Nameplate | SS | |||
17 | HW Lock Nut | A194 2H | A194 4 | A194 8 | A194 8M |
18 | Roda tangan | A197 | |||
Suhu yang sesuai | 40 | 101 | 196 | ||
Nota: Bahan lain boleh didapati atas permintaan.
Dimensi (mm) dan Berat (Kg)
NPS | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
L | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H (OPEN) | 330 | 333 | 360 | 407 | 475 | 475 | 551 | |
W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
Berat | Bolted | 5.2 | 7.1 | 9.4 | 13.5 | 15.0 | 17.8 | 28.0 |
Dikimpal | 4.8 | 6.4 | 8.7 | 12.2 | 13.4 | 15.2 | 26.0 | |
